게임 수학 4장 : 삼각함수(회전을 위한 수학)
앞서 배웠던 벡터 공간에서 그려진 물체를 이동시킬때는 벡터의 덧셈과 곱셈을 이용해 직선 상의 움직임을 통해 표현하였습니다. 이제 4장에서는 벡터 공간에서의 물체의 회전 이동을 표현하기 위해 원을 그리고, 이 궤적을 따라 점(Point)을 이동시키기 위해 삼각함수에 대해 알아야 합니다.
삼각함수
고등학교때 배웠던 내용을 끄집어 내보면 뭐였는지 하나도 기억안나는 삼각비에 대한 내용 [얼싸안고(All, Sin, Tan, Cos)], 피타고라스의 정리(빗변과 끼인 각, 직각과의 관계)등이 있었던 것 같습니다.
삼각함수의 기본은 피타고라스의 정리입니다.
1피타고라스의 정리는 직각삼각형을 이루는 세 변(빗변, 밑변, 높이)사이의 관계[밑변과 높이, 그리고 둘 사이의 끼인 각(90˚ / 직각)과 빗변 사이의 관계]에 대한 정리입니다.
삼각형
도형에서 존재하는 모든 각의 수가 3개이고, 이 각들의 합이 180˚(π)인 도형을 삼각형이라고 합니다.
삼각비
- 빗변(Hypotenuse)
- 밑변(Adjacent)
- 높이(Opposite)
앞선 장에서 간단하게 피타고라스의 정리에 대해서 이야기하고, 피타고라스의 정리를 통해 이차원 벡터 공간에서의 특정 벡터의 크기를 계산했었습니다.
이제 이 피타고라스의 정리를 응용하여 삼각비에 대해 배워야 합니다.
이 그림을 데카르트 좌표계에서 반지름(r)이 1인 단위 원을 사용해서 나타내면
다음과 같은 형태로 표시할 수 있습니다.
여기서 c=n이라 가정하면 밑변 a의 길이는 ncosθ, 높이 b의 길이는 nsinθ가 됩니다.
다시 말하면 단위 원에서는 sin²θ+cos²θ=1², n²sin²θ+n²cos²θ=n²라는 빗변의 길이 공식이 도출된다는 것입니다.
위에서 나왔던 삼각비를 약간 변형하면 다시 삼각형의 각 변의 길이를 구할 수 있습니다.
높이 b는 c * sinθ, 밑변 a는 c * cosθ, 빗변 c는 b / sinθ = a / cosθ로 나타낼 수 있습니다.
삼각함수의 성질
출처 : 삼함수 - 위키백과, 우리 모두의 백과사전 (wikipedia.org)
여기서 π는 180˚라고 했었습니다. 기억해야 할 점은 2π라는 주기를 갖고 그래프가 반복되고 있으며, x축을 기준으로 cos그래프는 좌우 대칭을, sin과 tan그래프는 원점을 중심으로 대칭을 이루고 있다는 것, 그리고 sin과 cos그래프의 관계는 서로를 +90˚(π/2) 또는 270˚(π * 3/2)만큼 대칭 이동시킨 결과라는 것과 tan그래프는 예외적으로 π주기를 갖고 반복되고 있으며, 그 값이 순회하지 않는 극한에 수렴하는 값이라는 것과, 각 주기가 서로 만나지 않는다는 것(이어지지 않는 그래프)입니다.
정리하자면 다음과 같습니다.
- π = 180˚
- sin함수과 cos함수는 2π를 주기로 반복한다.
- tan함수는 π를 주기로 반복한다.
- sin함수과 cos함수는 항상 -1부터 1사이의 값을 갖는다. == [-1, 1]의 진폭을 갖는다.
- tan함수는 π/2, π * 3/2의 각도에서 +-로의 극한값을 갖는다. 왜냐하면 분모가 0인 경우는 존재하지 않기 때문이다.
- sin함수는 cos함수를 +π/2만큼 평행이동한 것과 같다.
- cos함수는 x축을 기준으로 좌우 대칭이며, 이를 짝함수 또는 우함수라고 부른다.(cos(-θ) = cosθ)
- sin함수와 tan함수는 원점(0, 0)을 기준으로 대칭이며, 이를 홀함수 또는 기함수라고 부른다. sin(-θ) = -sinθ
- tanθ는 b/a 즉, sinθ / cosθ == (b/c) / (a/c)이다.
각의 측정
각도법
각도법은 원을 ˚(도)라는 단위를 이용해 360개로 쪼개어 표현하는 방법입니다.
왜 360개냐 하면 360이라는 수가 약수가 많이 나오는 수이기 때문에 사용했다고 합니다.
호도법
호도법은 360이라는 너무 큰 수가 아닌 일상생활에서 사용하기 편한 단위인 π(1radian = 180˚/π == 57.29....)를 기준으로 각을 측정하여 표시한 것입니다.
물체의 회전
벡터 공간에서의 물체가 θ만큼 회전했을 때 렌더링될 좌표의 연산은 단위 원을 기준으로 기저벡터를 활용하여 계산합니다.
여기에서 e1과 e2의 길이는 각각 √(1*1 + 1*1) = √2이고, 좌표는 (1, 1), (-1, 1)입니다 여기서 e1을 회전하여 v'으로 이동시킨다고 할때
단순히 회전만 시킨다고 보면 이런 그림이 될 겁니다.
여기서 v'의 길이는 √2, 좌표는 (0, √2)가 될겁니다.
이 좌표를 도출하기 위한 수식은
v-> = 1 * e1(1, 0) + 1*e2(0, 1),
v'-> = 1 * e'1(cosθ, sinθ) + 1*e'2(-sinθ, cosθ)가 될 겁니다.
다시말하면 v'->의 좌표는 (cosθ-sinθ, sinθ + cosθ)가 될 겁니다. 단위원을 기준으로 결론을 도출했으니 일반화 한 식은
x' = xcosθ - ysinθ
y' = xsinθ + ycosθ이 됩니다.
삼각함수의 역수
삼각함수에는 역원이 존재합니다
- sin의 역원 1/sin은 csc(코시컨트)
- cos의 역원 1/cos는 sec(시컨트)
- tan의 역원은 1/tan인데 tan은 cos/sin으로 표기할 수 있으니 sin/cos로 cot(코탄젠트)
삼각함수의 역함수
삼각함수의 역함수를 아크(arc)함수라고 부릅니다.

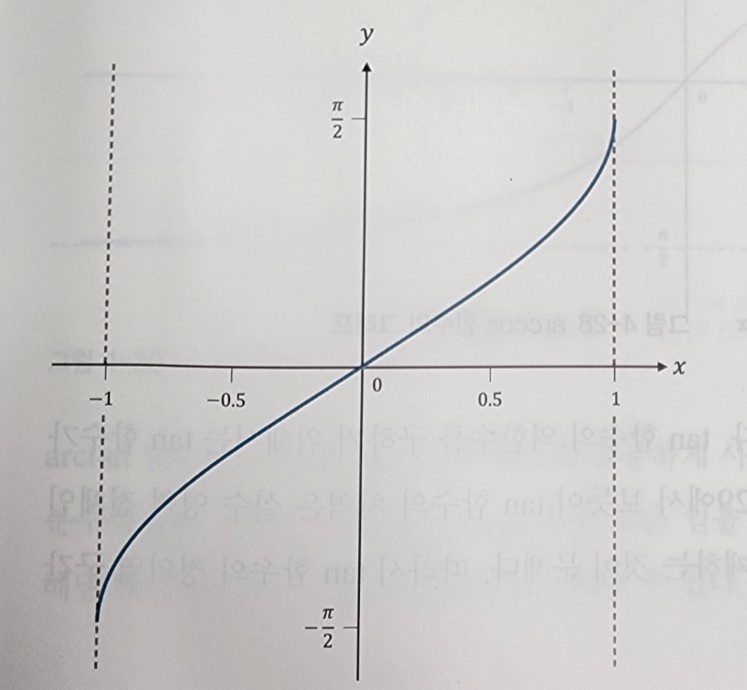

아크함수는 각 삼각함수마다 arcsin, arccos, arctan로 불립니다.
하지만 삼각함수는 일정 주기마다 반복되기 때문에 전단사함수로 만들기 위해 범위를 제한하면 [-90˚, 90˚](sin, tan)또는 [0˚, 180˚](cos)사이의 값만을 공역으로, [-1, 1]치역으로 설정하여 역함수를 구한다면
그런데 분모에는 0이 올 수 없으므로 역함수를 통해서 얻을 수 있는 각은 범위에 제한이 존재한다. 바로 3사분면에 위치한 값에 대한 정보는 얻을 수 없다는 것입니다.
그래서 acrtan함수를 응용하여 인자값에 y/x를 전달하는 것이 아닌 따로 분리하여 x와 y 두 인자를 전달하면 4사분면 전체 범위에 해당하는 각의 정보를 얻을 수 있습니다.
즉, arctan함수의 치역의 범위를 [-90˚, 90˚]에서 [-180˚, 180˚]로 확장하여 두 인자를 각각 다른 그래프에 적용시켜 표현하는것 입니다.
이를 acrtan2(y, x) = atan2(y, x)
다음 유튜브 링크를 통해 자세하게 그림으로 확인할 수 있다.
https://www.youtube.com/watch?v=5jynGqXMW_E
극좌표계
물체를 이동시키고 크기를 늘리는 동작은 x와 y가 독립적으로 적용되는 움직임인데 반해 회전은 두 변수가 함께 영향을 받는 동작입니다. 따라서 회전 움직임을 연산시 매번 x와 y의 변화를 계산하는 번거로움이 있습니다.
이걸 편하게 관리할 수 있지 않을까? 라는 고민에서 나온 결과가 극좌표계라는 체계입니다.
r은 x² + y²의 제곱근이고, θ는 atan2(y, x)입니다.
다음에 배울 내용은 행렬에 대한 내용입니다. 이산수학과 같은 과목에서도 배우겠지만 챕터에 있는 내용이고, 컴퓨터 공학의 핵심적인 내용을 다룰 수 있으므로 여기서도 나름대로 정리해보겠습니다.
실습하기
다음의 코드는 본문 내용중 CH4 삼각함수 : 회전을 위한 수학 내의 예제 코드 1~5까지를 모두 합친 코드입니다.
중간에 하트를 색칠하는 부분은 chatgpt4의 도움을 받아 완성하였습니다.
- Home/End버튼을 통해 하트그래프와 사각형 그래프를 "회전"시킬 수 있습니다
- 화살표 키를 입력하여 하트그래프를 평행이동 시킬 수 있습니다.
- 하트 그래프는 일정 주기를 반복하며 펌핑(커졋다/작아졋다)를 반복하고, 펌핑시 그래프 안의 영역이 색칠되거나 빈 공간으로 표현됩니다.
#include "Precompiled.h"
#include "SoftRenderer.h"
#include <random>
using namespace CK::DD;
// 격자를 그리는 함수
void SoftRenderer::DrawGizmo2D()
{
auto& r = GetRenderer();
const auto& g = Get2DGameEngine();
// 그리드 색상
LinearColor gridColor(LinearColor(0.8f, 0.8f, 0.8f, 0.3f));
// 뷰의 영역 계산
Vector2 viewPos = g.GetMainCamera().GetTransform().GetPosition();
Vector2 extent = Vector2(_ScreenSize.X * 0.5f, _ScreenSize.Y * 0.5f);
// 좌측 하단에서부터 격자 그리기
int xGridCount = _ScreenSize.X / _Grid2DUnit;
int yGridCount = _ScreenSize.Y / _Grid2DUnit;
// 그리드가 시작되는 좌하단 좌표 값 계산
Vector2 minPos = viewPos - extent;
Vector2 minGridPos = Vector2(ceilf(minPos.X / (float)_Grid2DUnit), ceilf(minPos.Y / (float)_Grid2DUnit)) * (float)_Grid2DUnit;
ScreenPoint gridBottomLeft = ScreenPoint::ToScreenCoordinate(_ScreenSize, minGridPos - viewPos);
for (int ix = 0; ix < xGridCount; ++ix)
{
r.DrawFullVerticalLine(gridBottomLeft.X + ix * _Grid2DUnit, gridColor);
}
for (int iy = 0; iy < yGridCount; ++iy)
{
r.DrawFullHorizontalLine(gridBottomLeft.Y - iy * _Grid2DUnit, gridColor);
}
ScreenPoint worldOrigin = ScreenPoint::ToScreenCoordinate(_ScreenSize, -viewPos);
r.DrawFullHorizontalLine(worldOrigin.Y, LinearColor::Red);
r.DrawFullVerticalLine(worldOrigin.X, LinearColor::Green);
}
// 게임 오브젝트 목록
// 최초 씬 로딩을 담당하는 함수
void SoftRenderer::LoadScene2D()
{
// 최초 씬 로딩에서 사용하는 모듈 내 주요 레퍼런스
auto& g = Get2DGameEngine();
}
// 게임 로직과 렌더링 로직이 공유하는 변수
Vector2 currentPosotion;
float currentScale = 10.0f;
float currentDegree = 0.f;
// 게임 로직을 담당하는 함수
void SoftRenderer::Update2D(float InDeltaSeconds)
{
// 게임 로직에서 사용하는 모듈 내 주요 레퍼런스
auto& g = Get2DGameEngine();
const InputManager& input = g.GetInputManager();
// 게임 로직의 로컬 변수
static float moveSpeed = 100.f;
static float scaleMin = 5.f;
static float scaleMax = 20.f;
static float scaleSpeed = 20.f;
static float duration = 1.5f;
static float elapsedTime2 = 0.f;
static float rotateSpeed = 180.f;
Vector2 inputVector = Vector2(input.GetAxis(InputAxis::XAxis), input.GetAxis(InputAxis::YAxis)).GetNormalize();
Vector2 deltaPosition = inputVector * moveSpeed * InDeltaSeconds;
float deltaScale = input.GetAxis(InputAxis::ZAxis) * scaleSpeed * InDeltaSeconds;
float deltaDegree = input.GetAxis(InputAxis::WAxis) * rotateSpeed * InDeltaSeconds;
elapsedTime2 += InDeltaSeconds;
elapsedTime2 = Math::FMod(elapsedTime2, duration);
float currentRad = (elapsedTime2 / duration) * Math::TwoPI;
float alpha = (sinf(currentRad) + 1) * 0.5f;
currentPosotion += deltaPosition;
//currentScale = Math::Clamp(currentScale + deltaScale, scaleMin, scaleMax);
currentScale = Math::Lerp(scaleMin, scaleMax, alpha);
currentDegree += deltaDegree;
}
// 렌더링 로직을 담당하는 함수
void SoftRenderer::Render2D()
{
// 렌더링 로직에서 사용하는 모듈 내 주요 레퍼런스
auto& r = GetRenderer();
const auto& g = Get2DGameEngine();
// 배경에 격자 그리기
DrawGizmo2D();
// 렌더링 로직의 로컬 변수
float rad = 0.f;
static float increment = 0.001f;
static std::vector<Vector2> hearts;
HSVColor hsv(0.f, 1.f, 0.85f);
// 시공의 폭풍 구현
static float halfSize = 100.f;
static std::vector<Vector2> squares;
if (squares.empty())
{
for (float x = -halfSize; x <= halfSize; x += 0.25f)
{
for (float y = -halfSize; y <= halfSize; y += 0.25f)
{
squares.push_back(Vector2(x, y));
}
}
}
// 하트를 구성하는 점 생성
if (hearts.empty())
{
for (rad = 0.f; rad < Math::TwoPI; rad += increment)
{
// 하트 방정식
// x와 y를 구하기.
// hearts.push_back(Vector2(x, y));
float sin = sinf(rad);
float cos = cosf(rad);
float cos2 = cosf(2 * rad);
float cos3 = cosf(3 * rad);
float cos4 = cosf(4 * rad);
float x = 16.f * sin * sin * sin;
float y = 13 * cos - 5 * cos2 - 2 * cos3 - cos4;
hearts.push_back(Vector2(x, y));
}
}
// 0.5초 주기로 깜빡이기
static float elapsedTime = 0.0f;
static bool isVisible = true;
elapsedTime += 1.0f / 60.0f; // 업데이트 빈도에 따라 조정 필요
if (elapsedTime >= 0.1f)
{
isVisible = !isVisible;
elapsedTime = 0.0f;
}
//각도에 해당하는 사인과 코사인값 얻기
float sin = 0.f, cos = 0.f;
Math::GetSinCos(sin, cos, currentDegree);
rad = 0.f;
for (auto const& v : hearts)
{
rad += increment;
// 1. 점에 크기를 적용
Vector2 scaledV = v * currentScale;
// 2. 크기가 변한 점을 회전
Vector2 rotateV = Vector2(scaledV.X * cos - scaledV.Y * sin, scaledV.X * sin + scaledV.Y * cos);
// 3. 회전시킨 점을 이동
Vector2 translatedV = rotateV + currentPosotion;
hsv.H = rad / Math::TwoPI;
// 윤곽선 그리기
//r.DrawPoint(v * currentScale + currentPosotion, hsv.ToLinearColor());
r.DrawPoint(translatedV, hsv.ToLinearColor());
if (isVisible) // 색칠할 부분만 isVisible 상태에 따라 그리기
{
Vector2 origin = Vector2(0, 0);
Vector2 direction = (v - origin).GetNormalize();
for (float t = 0; t <= 1; t += 0.01f)
{
Vector2 pointOnLine = origin + direction * t * v.Size();
// 1. 점에 크기를 적용
Vector2 scaledPoint = pointOnLine * currentScale;
// 2. 크기가 변한 점을 회전
Vector2 rotatedPoint = Vector2(scaledPoint.X * cos - scaledPoint.Y * sin, scaledPoint.X * sin + scaledPoint.Y * cos);
// 3. 회전시킨 점을 이동
Vector2 translatedPoint = rotatedPoint + currentPosotion;
r.DrawPoint(translatedPoint, hsv.ToLinearColor());
}
}
/*
r.PushStatisticText(std::string("Position : ") + currentPosotion.ToString());
r.PushStatisticText(std::string("scale : ") + std::to_string(currentScale));
r.PushStatisticText(std::string("Degree : ") + std::to_string(currentDegree));
*/
}
// 시공의 폭풍 구현하기
// 현재 화면의 크기로부터 길이를 비교할 기준양 정하기
static float maxLength = Vector2(_ScreenSize.X, _ScreenSize.Y).Size() * 0.5f;
// 원을 구성하는 점을 그린다.
for (auto const& v : squares)
{
// r극 좌표계 변경
Vector2 polarV = v.ToPolarCoordinate();
// 극좌표계의 각 정보로부터 색상을 결정한다.
if (polarV.Y < 0.f)
{
polarV.Y += Math::TwoPI;
}
hsv.H = polarV.Y / Math::TwoPI;
// 극좌표계의 크기 정보로부터 회전량 결정
float ratio = polarV.X / maxLength;
float weight = Math::Lerp(1.f, 5.f, ratio);
polarV.Y += Math::Deg2Rad(currentDegree) * weight;
// 최종 값을 데카르트 좌표계로 변환하기
Vector2 cartesianV = polarV.ToCartesianCoordinate();
r.DrawPoint(cartesianV, hsv.ToLinearColor());
}
}
// 메시를 그리는 함수
void SoftRenderer::DrawMesh2D(const class DD::Mesh& InMesh, const Matrix3x3& InMatrix, const LinearColor& InColor)
{
}
// 삼각형을 그리는 함수
void SoftRenderer::DrawTriangle2D(std::vector<DD::Vertex2D>& InVertices, const LinearColor& InColor, FillMode InFillMode)
{
}
모든 예제 코드의 소스파일은
GitHub - onlybooks/gamemath: <이득우의 게임 수학> 공식 깃허브 페이지
GitHub - onlybooks/gamemath: <이득우의 게임 수학> 공식 깃허브 페이지
<이득우의 게임 수학> 공식 깃허브 페이지. Contribute to onlybooks/gamemath development by creating an account on GitHub.
github.com
또한 제 개인 깃허브 레포지토리 에 있습니다.
Workspace/C++/GameMath at main · cyphen156/Workspace · GitHub
※ 이미지는 게임수학 서적 내에서 발췌했습니다.
※ 위키백과와 이득우 교수님의 인프런 게임수학강의를 참고하여 작성되었습니다.
- 피타고라스 : 고대 그리스의 수학이자 철학 [본문으로]
