알고리듬 #7 계산 기하학 : 컴퓨터로 그림 그려서 문제 풀기

이번 챕터에서는 계산 기하학에 대해서 탐구한다.

대충 게임 수학때 햇던 내용을 떠올린다면 좋지 않을까? 싶다

'수학/게임수학' 카테고리의 글 목록

'수학/게임수학' 카테고리의 글 목록

이 책에서는 벡터의 내적과 외적에 대해서 간단하게 다루고 있고, 수식만 보여주자면 다음과 같다

벡터의 내적(Dot Product)과 외적(Cross Product)

점과 선분의 거리 구하기

세 점을이 존재할 때 한 점과 다른 한 점을 이어 선분을 만들고, 마지막 남은 한 점과 선분 사이의 거리가 최소가 되는 길이(수선의 발의 길이)를 구하는 문제이다.

그림으로 표현하면 다음과 같이 표현된다.

그런데 사실 이것은 평행사변형의 높이와 같다.

또한 두 벡터의 외적의 결과는 평행사변형의 넓이와 같다.

따라서 두 벡터의 외적 결과에 한 벡터(밑변)를 나눠준다면 수선의 발을 구할 수 있다는 소리다.

알고리듬/7. 계산기하학/점과 선분의 거리.c

#include <stdio.h>
#include <math.h>

typedef struct Point
{
    int x;
    int y;
}Point;

typedef struct Vector
{
    int x;
    int y;
}Vector;

Vector CreateVectorFromPoints(Point A, Point B)
{
    Vector v;
    v.x = B.x - A.x;
    v.y = B.y - A.y;
    return v;
}

double Dot(Vector a, Vector b)
{
    return a.x * b.x + a.y * b.y;
}

double Cross(Vector a, Vector b)
{
    return a.x * b.y - a.y * b.x;
}

double Length(Vector v) {
    return sqrt((double)v.x * v.x + (double)v.y * v.y);
}

int main(void)
{
    Point A = {3, 5}, B = {5, 4}, C = {-3, 2};

    Vector CA = CreateVectorFromPoints(C, A);
    Vector CB = CreateVectorFromPoints(C, B);

    printf("CA = (%d, %d)\n", CA.x, CA.y);
    printf("CB = (%d, %d)\n", CB.x, CB.y);

    double square = fabs(Cross(CB, CA));

    double dist = square / Length(CB);
    printf("From CB To A = %.5f\n", dist);

    return 0;
}

이것을 응용한 문제는 다양하지만 대표적인 기하 문제는 다음과 같다.

이중 최근접 점쌍 문제만 풀이해보도록 하겠다.

나머지 알고리즘은 어려워서 나중에 추가 글로 발행하기로 한다.

• 가장 가까운 점 찾기(최근접 점 쌍 문제)
• 볼록 다각형 만들기(Convex hull 구하기)
• 보르노이 다이어그램(Fortune 알고리듬)
• 미술관 문제

가장 가까운 점 찾기

N개의 점이 주어졌을 때 가장 가까운 두 점 사이의 거리를 구하는 문제

Naive 하게 푼다면 모든 점을 각각 벡터를 구성하면서 거리를 비교하므로, 시간복잡도는 O(N^2)이 걸린다.

분할 정복 기법을 사용한다면 O(N log N)으로 풀 수 있다.

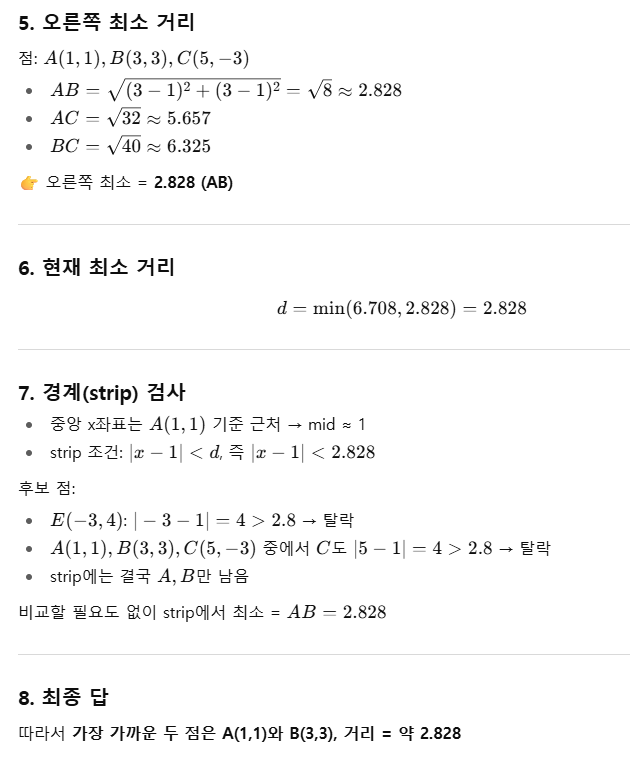

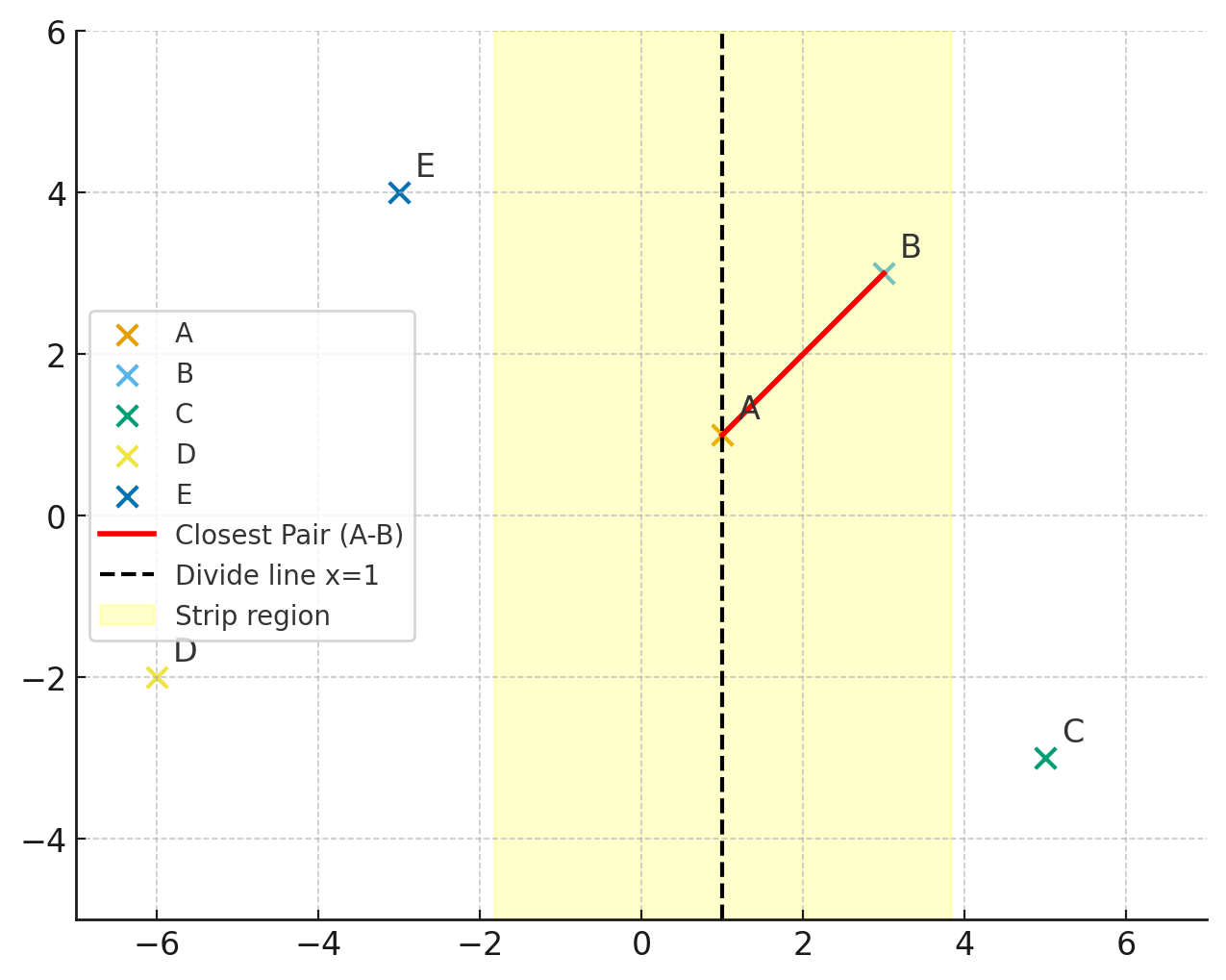

간단하게 분할 한번으로 시각화 하면 다음과 같다.

핵심 아이디어는 다음과 같다.

2차원 좌표인 점들을 한 축을 기준으로 정렬한다.

전체를 비교하지 않고 가운데 좌표를 기준으로 좌, 우를 배열의 요소가 2~3개가 남을 때까지 반복하여 분할한다.

분할이 완료 되었다면 요소 사이의 최소 거리를 구한다.

구해진 거리를 기준으로 stripe 범위를 형성하여 분할 축에 대해 y좌표를 올려가면서 최소 거리(d)를 갱신한다.

보통 계산 할 때는 한 좌표를 기준으로 6~7개 정도면 충분하다. 그 이상의 비교는 d보다 길어지기 때문이다.

이 과정을 병합해 가면서 마지막까지 구한다.

알고리듬/7. 계산기하학/가장 가까운 점 찾기.c

#include <stdio.h>
#include <math.h>
#include <stdlib.h>

typedef struct Point
{
    int x;
    int y;
}Point;

int cmp_x(const void* p, const void* q)
{
    const Point *a = (const Point*)p, *b = (const Point*)q;
    if (a->x != b->x)
    {
        return (a->x < b->x) ? -1 : 1;
    }

    return (a->y < b->y) ? -1 : 1;
}
int cmp_y(const void* p, const void* q)
{
    const Point *a = (const Point*)p, *b = (const Point*)q;
    if (a->y != b->y)
    {
        return (a->y < b->y) ? -1 : 1;
    }
    return (a->x < b->x) ? -1 : 1;
}

double Distance(Point a, Point b)
{
    return sqrt((double)(a.x - b.x) * (a.x - b.x) +
            (double)(a.y - b.y) * (a.y - b.y));
}

double Solve(Point* px, int l, int r)
{
    double best = 1e18;
    for (int i = l; i < r; i++)
    {
        for (int j = i + 1; j < r; j++)
        {
            double d = Distance(px[i], px[j]);
            if (d < best)
            {
                best = d;
            }
        }
    }
    return best;
}

double Stripe(Point* strip, int sz, double d)
{
    double best = d;

    qsort(strip, sz, sizeof(Point), cmp_y);

    for (int i = 0; i < sz; i++)
    {
        for (int j = i + 1; j < sz; j++)
        {
            if (fabs((double)strip[j].y - (double)strip[i].y) >= best)
            {
                break;
            }

            double cur = Distance(strip[i], strip[j]);
            if (cur < best)
            {
                best = cur;
            }
        }
    }

    return best;
}

double Divide(Point* px, Point* tmp, int l, int r)
{
    int n = r - l;
    if (n <= 3)
    {
        return Solve(px, l, r);
    }

    int m = l + n / 2;
    int midx = px[m].x;

    double dL = Divide(px, tmp, l, m);
    double dR = Divide(px, tmp, m, r);
    double d = (dL < dR) ? dL : dR;

    int sz = 0;
    for (int i = l; i < r; i++)
    {
        if (fabs((double)px[i].x - (double)midx) < d)
        {
            tmp[sz++] = px[i];
        }
    }

    d = Stripe(tmp, sz, d);
    return d;
}

int main(void)
{
    int N;
    scanf("%d", &N);

    Point* points = malloc(N * sizeof(Point));
    Point* tmp    = malloc(N * sizeof(Point));

    for (int i = 0; i < N; i++)
    {
        scanf("%d %d", &points[i].x, &points[i].y);
    }

    qsort(points, N, sizeof(Point), cmp_x);

    double best2 = Divide(points, tmp, 0, N);
    printf("%.6f\n", (best2));

    free(tmp);
    free(points);
    return 0;
}

해당 코드들은 제 깃허브에 있습니다. 유사코드는 제공하지 않습니다.
